Z41F46衬氟闸阀

您的当前位置：首页 >> 产品展示 >> 闸阀

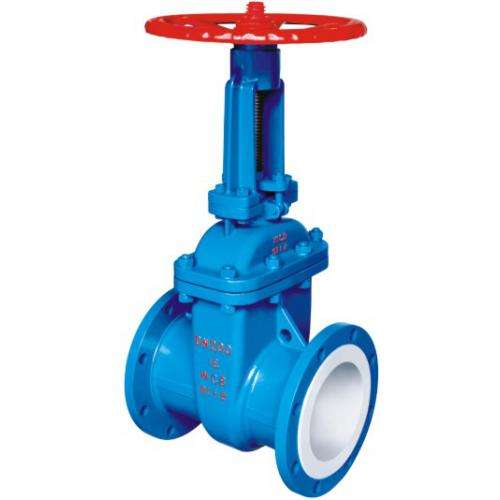

Z41F46衬氟闸阀

Z41F46衬氟闸阀

所属分类：闸阀
点击次数：
发布日期：2017/06/03
在线询价

详细介绍

Z41F46衬氟闸阀

概述

用途：Z41F46衬氟闸阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。
适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级： 0.6、1.0、1.6

测试

衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1

材料

阀体：铸铁、碳钢、不锈钢、超低碳不锈钢阀盖：铸铁、碳钢、不锈钢、超低碳不锈钢
衬里：氟塑料阀板：碳钢完全包覆氟塑料支架：碳钢
阀杆：2Cr13 1Cr18Ni9,部分包覆氟塑料手轮：铸铁、碳钢

部件列表

1、阀体2、阀盖3、阀体衬里4、闸板5、阀杆6、支架7、手轮
注：表中L值DN≤32按JB97 PN4.0MPa.DN≥40按GB12221长系列。
Z41Fs楔式衬氟塑料闸阀

公称通径		L				D				D1
DN	NPS	0.6	1.0	1.6	2.5	0.6	1.0	1.6	2.5	0.6	1.0	1.6	2.5
15	1/2	130	130	130	130	80	95	95	95	55	65	65	65
20	3/4	150	150	150	150	90	105	105	105	65	75	75	75
25	1	160	160	160	160	100	115	115	115	75	85	85	85
32	11/4	180	180	180	180	120	135	135	135	90	100	100	100
40	11/2	240	240	240	240	130	145	145	145	100	110	110	110
50	2	250	250	250	250	140	160	160	160	110	125	125	125
65	21/2	270	270	270	270	160	180	180	180	130	145	145	145
80	3	280	280	280	280	185	195	195	195	150	160	160	160
100	4	300	300	300	300	205	215	215	230	170	180	180	190
125	5	325	325	325	325	235	245	245	270	200	210	210	220
150	6	350	350	350	350	260	280	280	300	225	240	240	250
200	8	400	400	400	400	315	335	335	360	280	295	295	310
250	10	450	450	450	450	370	390	405	425	335	350	355	370
300	12	500	500	500	500	435	440	460	485	395	400	410	430
350	14	550	550	550		485	500	520		445	460	470
400	16	600	600	600		535	565	580		495	515	525
450	18	650	650	650		590	615	640		550	565	585
500	20	700	700	700		640	670	705		600	620	650
