Z45X软密封闸阀

     闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质；闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。

泉城暗杆楔式闸阀用途:广泛用于石油、化工、制药、电力等行业，在蒸气、水、油类介质的管路上作启闭用。
泉城暗杆楔式闸阀主要零件材料
零件名称（Z45X-1.6）                                                 材　料
阀体、阀盖                                                                 灰铸铁,球墨铸铁
闸　板                                                                       灰铸铁＋黄铜
阀　杆                                                                       碳钢（铜），2Cr13
阀杆螺母                                                                      青铜（球铁）
手　轮                                                                       灰铸铁（球铁）
暗杆楔式闸阀性能规范
型号                          公称压力
                                   （MPa）                                              试验压力                   适用温度 （℃）                          适用介质
Z45X-1.0                       1.0                                        强度（水)  1.5（MPa）             ≤100                                           蒸气、水
Z45X-1.6                      1.0                                         密封（水）1.1 （MPa）            ≤100                                          油

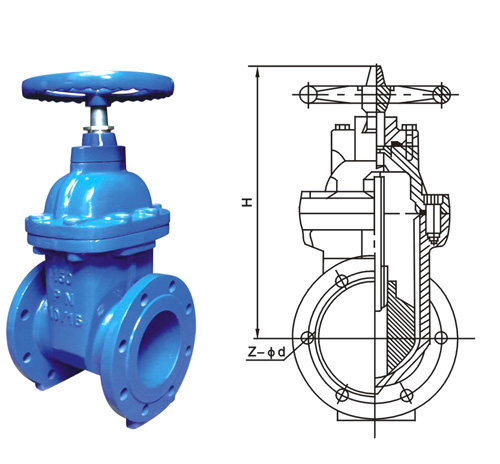

泉城暗杆楔式闸阀主要连接外型尺寸
型 号        公称通径
Z45X/1.6     DN(㎜)                              尺寸                                                                   重量（㎏）
                                 L         D       D1        D2        b-f         z-фd          H         Do
                 40          165    145     110        85        18-3        4-ф18     240      140        10
                 50          178     160   125        100       20-3        4-ф18     295      160        16
                 65          190     180   145        120       20-3        4-ф18     320      160        20
                 80          203     195   160        135       22-3        4-ф18     350      200        26
                 100        229     215   180        155       22-3         8-ф18     390     200       33
                 125        254     245   210        185       24-3        8-ф18      440     240       46
                 150        267     280   240        210       24-3         8-ф23     490      240       65
                 200        330     335   295        265       26-3         8-ф23     620      320       101
                 250        380     390   350        320        28-3        12-ф23    735     320       162.5
                 300        420     440   400        368        28-4       12-ф23     840    400       226
                 350        450     500   460        428        30-4       16-ф23     955     400      290
                 400        480     565   515        482        32-4       16-ф25    1100      500     410
                 450        510     615   565        532        32-4      20-ф25     1175     500      620
                 500         540     670   620       585        34-4      20-ф25      1440     500      760
                 600         600     780   725       685         36-5      20-ф30     1585      500     1000
                 700          660     895   840      800         40-5      24-ф30     1717     900     1600
                 800          720   1010   950       905        44-5      24-ф34      1877     900    2200
                 1000         840   1220  1160     1115      49-4      28-ф34      2343     1000    3700
