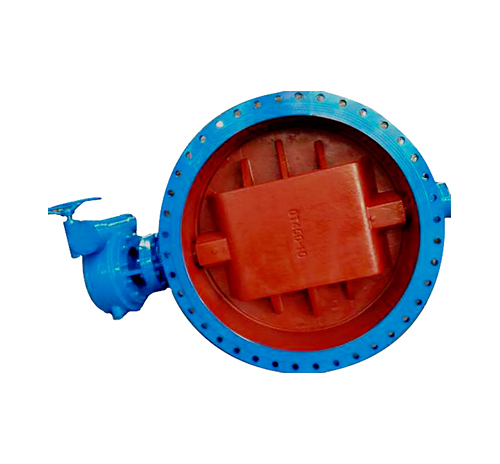

D342X双偏心软密封蝶阀

D342X双偏心软密封蝶阀

   D342X双偏心软密封蝶阀在单偏心蝶阀的基础上进一步改良。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

   D342X双偏心软密封蝶阀 主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用，尤其适用于自来水管路上，作为调节和截流设备使用。

  一、D342X双偏心软密封蝶阀 特点

  1、结构简单紧凑，重量轻，90°旋转，开关迅速。

  2、设计合理，装拆容易，便于维修。

  3、采用偏心结构，减少密封圈的磨擦，延长阀门使用寿命。

  4、完全密封，泄漏为零。

  5、更换阀板密封圈、O型圈、蝶板、转轴等材质，可适用多种介质和不同温度。

  二、D342X双偏心软密封蝶阀 主要零部件材料

    阀体        QT500

    阀板        QT500

    转轴        2Cr13

  阀板密封圈  丁腈橡胶/三元乙丙

  三、D342X双偏心软密封蝶阀 性能规范

   公称通径  DN100～1800mm

   公称压力  PN1.0 1.6MPa

  试验压力密封  1.5MPa  2.4MPa

  壳体压力密封  1.1MPa  1.76MPa

  适用温度：-10℃～120℃

  适用介质：淡水、污水、空气等
